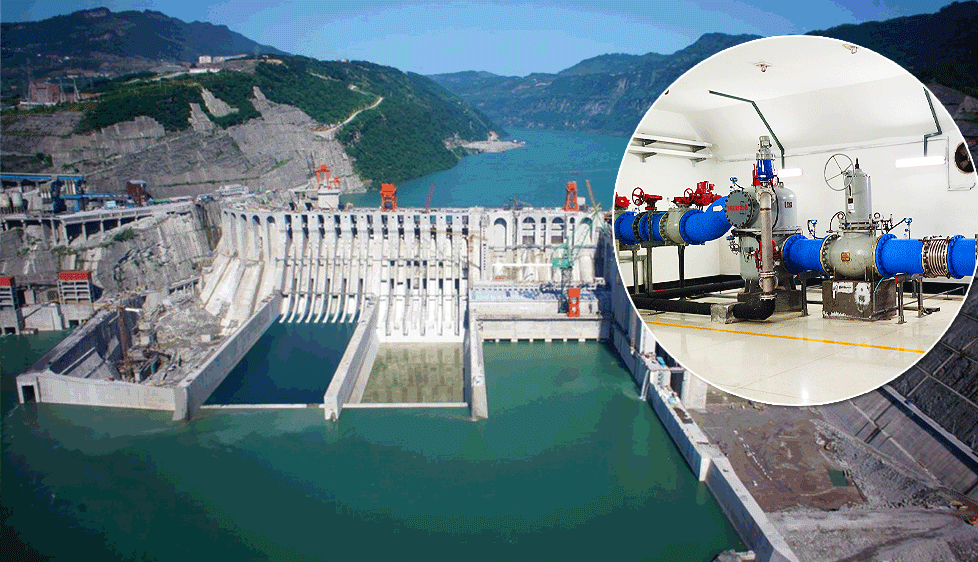

向家壩水電站
總裝機容量：800MW*8
主機自流減壓技術供水，消防、生活供水
水頭：128m

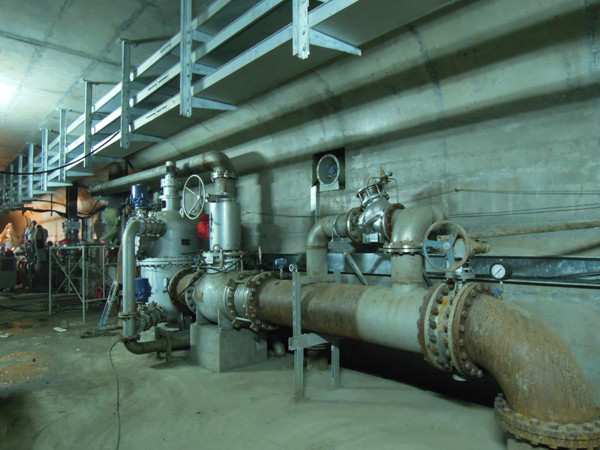

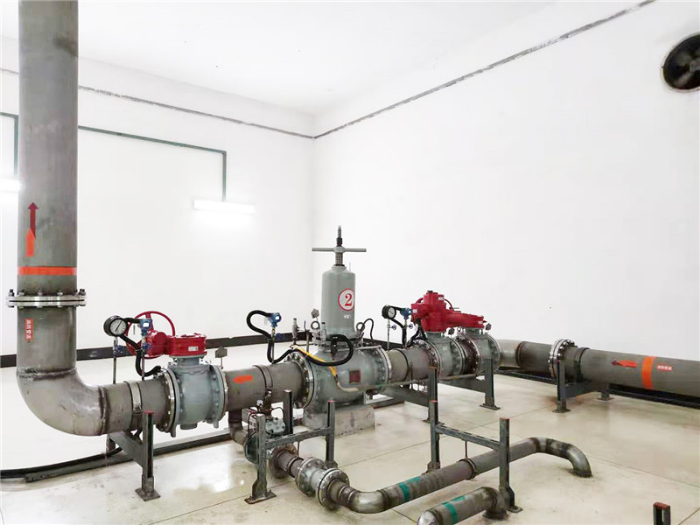

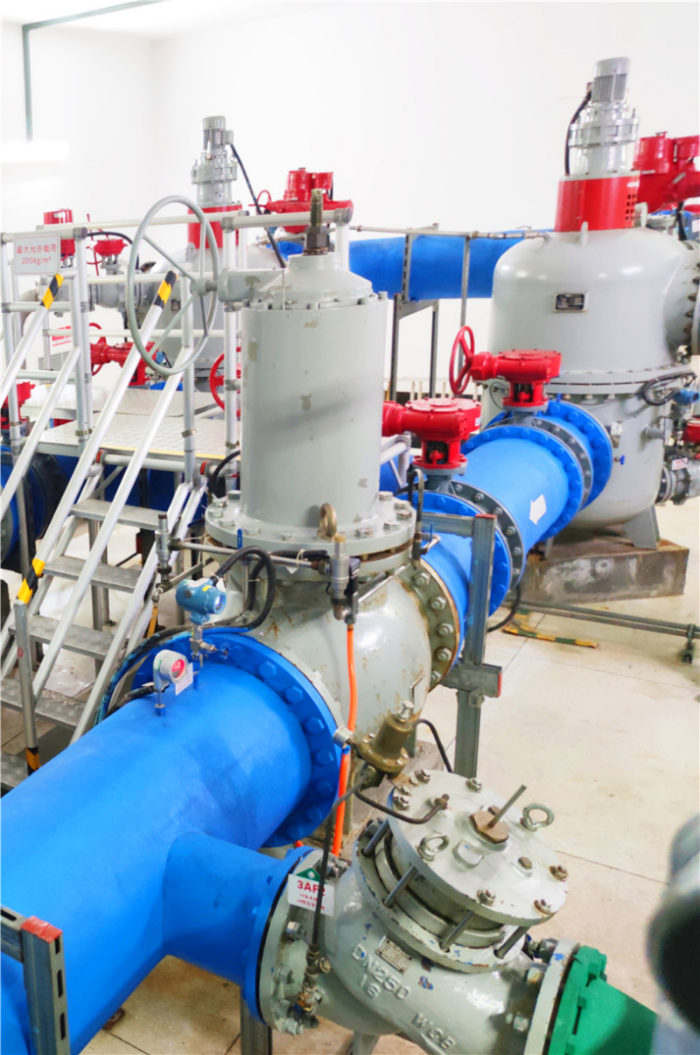

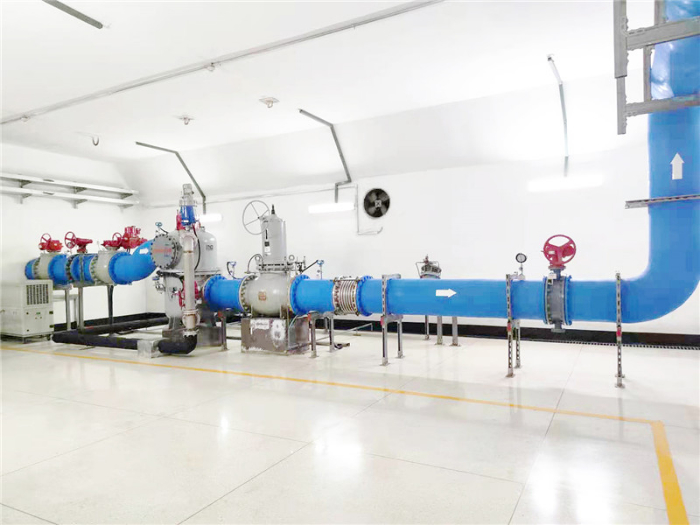

主要減壓設備：
ZJY46H-16Q DN300
ZJY46H-16Q DN500
ZJY46H-25Q DN300
產品型號：④雙反饋、可反沖排污、內鎖定保護型
電站概況：
向家壩水電站位于云南省水富縣與四川省宜賓縣交界的金沙江下游河段上，距水富市區僅500米，是金沙江水電基地后一級水電站，這座水電站由三峽集團修建。上距溪洛渡水電站壩址157公里， 電站攔河大壩為混凝土重力壩，壩頂高程384米，大壩高162米，壩頂長度909.26米。壩址控制流域面積45.88萬平方公里，占金沙江流域面積的97%，多年平均徑流量3810立方米/秒。
水庫總庫容51.63億立方米，調節庫容9億立方米，回水長度156.6公里。
電站裝機容量775萬千瓦（8臺80萬千瓦巨型水輪機和3臺45萬千瓦大型水輪機），保證出電200.9萬千瓦，多年平均發電量307.47億千瓦時。
靜態總投資約542億元。動態總投資519億元，是中國第三大水電站，世界第五大水電站，也是西電東送骨干電源點。
向家壩水電站是金沙江水電基地25座水電站中唯一兼顧灌溉功能的超級大壩，其余24座大壩均無灌溉水利設施，向家壩也是金沙江水電基地中唯一修建升船機的大壩，其升船機規模與三峽相當屬世界大單體升船機，船舶翻壩效率遠超三峽五級船閘，千噸級船舶過壩只需15分鐘時間，比三峽船閘5小時的平均過壩時間可謂是兵貴神速。
向家壩水電站至上海的±800千伏直流特高壓國產化示范工程是國內輸送電壓等級高先進的電力系統之一。
建設背景
向家壩水電站是金沙江水電基地下游4級開發中的末一個梯級電站，上距溪洛渡水電站壩址157公里，下距水富城區1.5公里、宜賓市區33公里。向家壩加上1386萬千瓦的溪洛渡水電站，其總發電量約大于三峽水電站。單機80萬千瓦水輪發電機組為世界大，裝機規模僅次于三峽、溪洛渡水電站。2002年10月，向家壩水電站經國務院正式批準立項，2006年11月26日正式開工建設，2014年7月10日全面投產發電。
向家壩、溪洛渡電站建成后可以解決三峽大的心病——泥沙淤積。專家認為，金沙江中游是長江主要產沙區之一，多年平均含沙量每立方米達1.7公斤，約為三峽入庫沙量的1/2。利用金沙江輸沙量高度集中在汛期的特性，合理調度可使大部分入庫泥沙淤積在死庫容內。而溪洛渡正常蓄水位達600米，死水位高達540米，攔淤泥沙后不影響電站效益。據分析計算，溪洛渡竣工投用后，三峽庫區入庫含沙量將比此前天然狀態減少34%以上。防洪的作用也十分明顯。溪洛渡273米高的攔河大壩，將抬高水位230米，總庫容達126.7億立方米，可以較好地分擔三峽水庫的防洪任務。
建設向家壩和溪洛渡水電站的技術經濟指標十分優越，主要表現在工程總投資較低。在水電項目中，水庫移民投資是控制工程總投資的主要因素。這兩個水電站發電容量總和略大于三峽，水庫移民人數僅10萬人左右，相當于三峽工程移民總數的1/10。由于水庫移民投資所占的比例小，兩座電站單位千瓦投資和造價同目前國內在建和今后擬建的大型水電工程項目相比，經濟指標優越。溪洛渡單位千瓦投資為3600元，向家壩不到5000元。因此，以后上網的電價也很有競爭力，將成為“西電東送”中路通道的骨干電源項目。
電站樞紐
樞紐工程由混凝土重力壩、右岸地下廠房及左岸壩后廠房、通航建筑物和兩岸灌溉取水口組成。壩頂高程384米，壩頂長度909.26米，左岸布置一級垂直升船機，大提升高度為114.20米，可以通過2×500噸一頂兩駁船隊，或者1000噸級一頂一駁船隊，設計單向年過壩貨運量254萬噸。兩岸非溢流壩段、左岸壩后廠房、左岸升船機、河中溢流壩段、右岸地下廠房、兩岸灌溉取水口共7個部分。水庫為峽谷型水庫。正常蓄水位380米（現在水位約為270米），死水位（供水期未發電消落水位）370米。
發電歷程
2011年11月12日，世界單機容量大水輪發電機組——向家壩水電站1號機組轉子順利吊裝
轉子吊裝完成后，發電機組就進入總裝環節，還需要安裝集電環、電刷、自動化原件等附件。好比制造一架飛機，整體結構已經形成，僅剩下附件安裝了。
按照計劃，預計到2012年3、4月份，在開關站等公用系統和大壩建設具備條件后，向家壩水電站首臺機組將進行充水調試。
向家壩工程建設部機電安裝項目相關工作人員透露，這是中國三峽集團金沙江流域水電開發項目中的首臺投產發電的機組，該電站1號機組轉子直徑達18.97米，整體起吊重量超過2100噸，單機容量達80萬千瓦，是目前世界上單機容量大的水輪發電機組。
吊裝就位向家壩電站2012年投產
世界單機容量大的水輪發電機組——金沙江向家壩水電站1號機組轉子昨日上午順利吊裝就位，標志著世界上大的水輪發電機組進入總裝環節，這也是中國三峽集團在金沙江流域水電開發項目中的首臺投產發電的機組。2011年年10月28日，單機容量80萬千瓦的向家壩水電站左岸6號發電機組座環第一瓣順利吊入機組座環支墩上，開始組裝。
昨日上午9時左右，在右岸電站主廠房機組安裝間，隨著指揮哨聲響起，2臺各起吊能力1200噸的大型橋機牢牢吊著巨大、涂著白漆的轉子緩緩移向基坑，在場的安裝人員的目光也隨著轉子移動。經過移動、下放、調整、定位，中午約11時，轉子順利安“坐”在基坑的下機架上面。
據了解，在目前國內的已建及在建水電站中，向家壩電站的總裝機容量位列第三，前兩名分別是三峽水電站和溪洛渡水電站，此三座水電站均由中國長江三峽集團公司負責開發建設。此次向家壩8號機組轉子吊裝就位，是向家壩電站機組安裝的重要里程碑，標志著8號機組正式進入總裝階段，為該機組2012年投產發電奠定了基礎。
重要部件轉子安好后開始總裝
昨日順利完成吊裝的轉子直徑18.97米，重1976噸，是單機容量80萬千瓦——世界上大水輪發電機組中重的部件。據了解，1號機組轉子吊裝前，施工人員已經先后完成了機組埋件、導水機構、大軸、
下機架、定子疊片及下線等機組大件安裝。2011年耐壓試驗；11月7日晚，通過了轉子耐壓試驗。
向家壩工程建設部機電安裝項目部副主任涂陽文介紹，轉子吊裝完成后，發電機組就進入總裝環節。就像制造一架飛機，進入總裝環節意味著飛機的整體結構已經形成，僅剩下精確定位和附件安裝了。轉子吊裝后，發電機組還需要安裝集電環、電刷、自動化元件等附件。
據了解，向家壩右岸電站7號機已經完成定子疊片，準備下線；同時轉子支架、焊接已完成，準備安裝轉子磁軛。6號機定子基座已經組裝完畢。5號機預計在11月中旬實現土建向機電第二次交面。
首批機組正式發電
2012年11月19日18時，金沙江向家壩水電站實現首批兩臺機組全部并網發電目標。此舉標志著我國已建和在建的第三大水電站開始發揮發電效益，進入收獲期。
向家壩電站首批正式發電機組共2臺。首臺7號機組于11月5日完成72小時試運行，并正式并網發電，目前運行穩定。第二臺8號機組今日完成72小時試運行后，機組未停機檢修，不間斷直接轉入正式運行，實現了建設方與向家壩電廠的無縫交接。目前，8號機組運行穩定，性能優良，機組振動、各部分溫度等主要指標均滿足設計要求。[6]
首次滿負荷運行
2013年7月，向家壩水電站水庫蓄水達到370米高程，右岸地下電站4臺世界上單機容量大機組單機出力首次達到80萬千瓦，全站總出力達到320萬千瓦，首次全部實現滿負荷運行。
